СБОРКА И МОНТАЖ ПЕЧАТНЫХ ПЛАТ

Мы предлагаем Вам услуги по сборке и монтажу печатных плат от опытного образца до крупносерийного производства с высоким качеством и в минимальные сроки по технологии поверхностного монтажа.
]]>

Сборка и монтаж печатных плат

Мы предлагаем нашим заказчикам услуги по сборке и монтажу печатных плат любых объемов от опытного образца до крупносерийного производства с высоким качеством и в минимальные сроки по технологии поверхностного монтажа.



Перечень услуг:

  • Сборка односторонних и двухсторонн, их печатных плат.
  • Монтаж на гибких печатных платах
  • Установка SMD-компонентов с шагом до 0,5 мм, чип-компонентов всех типоразмеров.
  • Установка и демонтаж ИМС в корпусах SO, SOIC, TSOPI, TSOPII, QFP, PLCC
  • Монтаж любых штыревых компонентов (формовка выводов электронных компонентов осуществляется с помощью специальной оснастки).
  • Изготовление кабелей и жгутов с разъемами под пайку, работаем как с отечественными разъемами 2РМ, ОНЦ, РП, ГРПМ, МРН, СР и т.д.,
    так и с импортными серий DSUB, CENTRONICS, DIN, MINI DIN, MHU, BNС, UHF, USB
  • Установку радиаторов, трансформаторов, нестандартных компонентов на печатные платы
  • Удаление остатков флюса (промывка).
  • Инспектирование собранных изделий с применением систем визуального контроля.



Производство оснащено современной линией автоматического монтажа.

  • Используется паяльное оборудование фирм: ERSA, PACE, Weller.
  • Места сотрудников оборудованы защитой от статического электричества.
  • Используются импортные расходный материалы: пасты, припои и флюс.
  • По желанию Заказчика используются типы флюсов: водосмываемые, канифольные или безотмывочные.

Приведенные ниже цены являются ориентировочными.
В любом случае, стоимость каждого заказа рассматривается индивидуально и согласовывается с заказчиком. Последнее изменение 08.11.2012



Базовые расценки монтажа (пайки) элементов на плату

Типы монтируемых элементовСтоимость (руб.)
Штыревые элементы без формовки, за 1 pin:1,00 руб.
Штыревые элементы с формовкой, за 1 pin:1,20 руб.
SMD микросхемы, за 1 pin:1,00 руб.
SMD элементы дискретные, за 1 pin:1,00 руб.
SMD элементы дискретные 0603, за 1 pin:1,20 руб.
SMD элементы дискретные менее 0603, за 1 pin:1,40 руб.

Демонтаж оценивается как монтаж элементов



Стоимость подготовки производства

Количество монтируемых элементов (штук)Стоимость (руб.)
до 50250,00
от 50 до 100350,00
от 100 до 200450,00
от 200 до 300500,00
от 300 до 4001000,00
от 400 до 5001250,00
более 5001500,00



Коэффициент наценки, применяемый при мелкосерийном заказе начисляется на «базовую» стоимость

Кол-во электронных модулей (плат) одного вида в заказеКоэффициент
До 5 штук включительно1,85
От 6 до 101,65
От 11 до 501,5
Более 501

Все цены приведены в рублях с учетом НДС.
Наценка за срочное (внеочередное) исполнение заказа до 50% от общей суммы заказа.
Стоимость установки механических элементов, нестандартных компонентов и проводной монтаж рассчитывается технологом отдельн, о.
Цены включают в себя стоимость паяльной пасты, припоя и флюса.

Сроки выполнения заказов определяются по договоренности с заказчиком и зависят от объема заказа и, загруженности производства

Сделать заказ
Для того чтобы сделать заказ необходимо предоставить сборочный чертеж и спецификацию в двух экземплярах. В случае отсутствия данных документов мы можем выпустить их, используя ваш pcb-файл. Если у вас есть свои специфические требования, обязательно изложите их письменно. Наличие образца собранной печатной платы не обязательно, но желательно. Расчет стоимости работ производится в течение 1 рабочего дня. Вы можете оставить заявку по адресу mount-pcb@a3.spb.ru.



ЛИНИЯ
АВТОМАТИЧЕСКОГО МОНТАЖА

Основные этапы и используемое оборудование.

Нанесение паяльной пасты

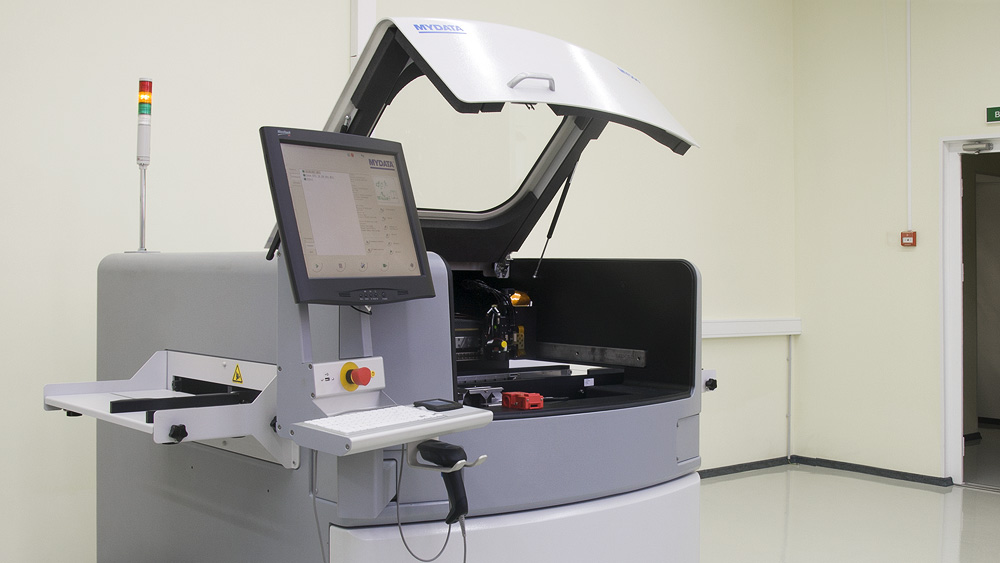

Каплеструйный принтер MY500 шведской компании MYDATA:

  • Отсутствие трафаретов, позволяет быстро подготавливать проект.
  • Моментальная переналадка с одного изделия на другое.
  • Изменение объема наносимой паяльной пасты отдельно для каждой площадки.
  • Автоматический контроль нанесения паяльной пасты.



Расстановка элементов

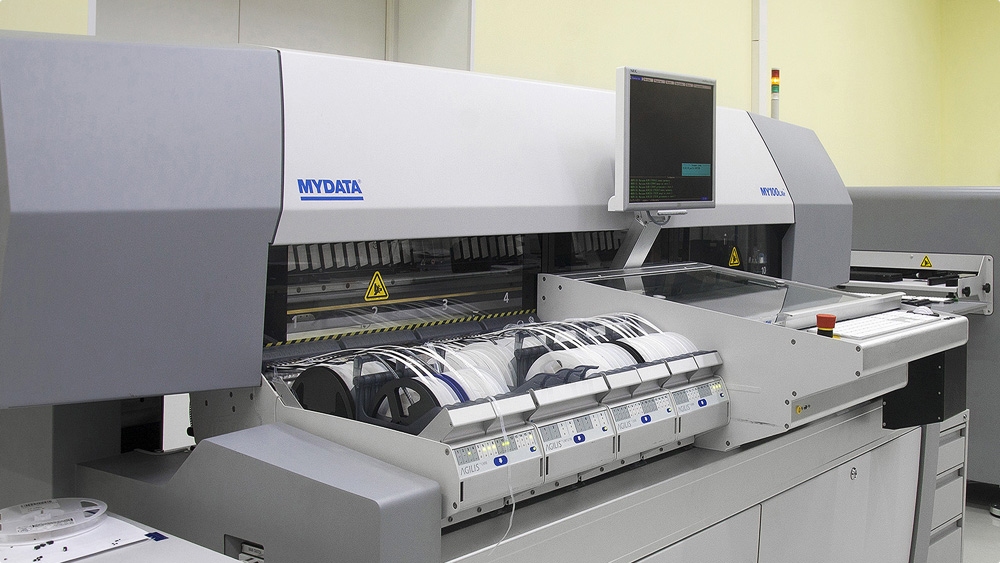

Установщик компонентов MY100LX шведской компании MYDATA:

  • Обеспечивает быструю переналадку и удобство перезарядки магазинов.
  • 56 питателей под SMT компоненты, 16 ячеек вибростола.
  • Использование разработанных на собственном производстве поддонов, позволяет заряжать в установщик практически любые по форме компоненты.
  • Видеосистема автоматического распознавания и центрирования компонентов.
  • Автоматическое распознавание реперных знаков.



Оплавление паяльной пасты

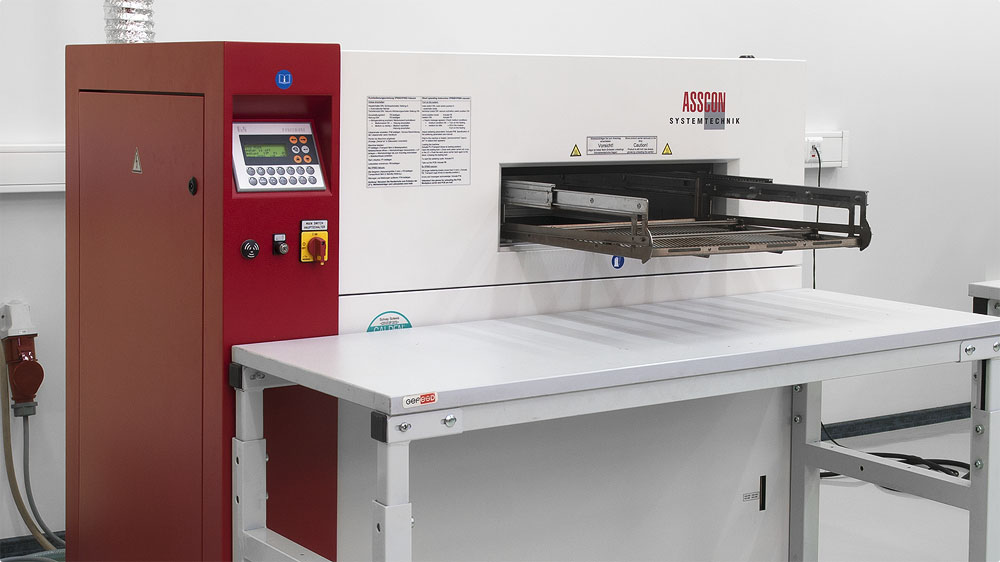

Парофазная печь VP800 немецкой компании Asscon:

  • Пайка в инертной среде, отсутствие кислорода в зоне предварительного нагрева и в зоне оплавления.
  • Равномерное распределение тепла по всей печатной плате позволяет паять одновременно мелкие и массивные компоненты.
  • Автоматический контроль температуры и времени оплавления.
  • Полное исключение возможности перегрева и как следствие исключение повреждений компонентов и печатной платы.
  • Пайка при постоянной температуре не превышающей 230 градусов.



Промывка печатных плат.

  • Установлены специальные ванны ультразвуковой очистки с использованием этапов промывки в жидкости Zestron и деионизированной воде.

На предприятии установлен шкаф сухого хранения для чувствительных к влаге компонентов.    В помещениях обеспечена защита от статического электричества, антистатическое покрытие полов, антистатические столы и коврики.

Изготовление корпусов РЭА

Современное высокоточное фрезерное оборудование фирмы DATRON (Germany), позволяет нам обрабатывать такие материалы, как алюминий, медь и их сплавы, пластик и текстолит.

Нанесение силиконовых уплотнений

Нанесение по программируемой траектории полиуретановые и силиконовые композиции шириной от 1 до 15 мм, и высотой от 0,5 мм.

Проектирование печатных плат

НПК «АТРИ» имеет в своем составе профессиональных разработчиков и конструкторов печатных плат для различных областей применения.

Сборка и монтаж печатных плат

Мы предлагаем Вам услуги по сборке и монтажу печатных плат от опытного образца до крупносерийного производства с высоким качеством и в минимальные сроки по технологии поверхностного монтажа.

СИСТЕМА РЕНТГЕНОВСКОГО КОНТРОЛЯ

Мы используем передовые технологии в области рентгеноскопии. Разрешение в 1.3Mp, это обеспечивает распознавание, вплоть до 0.5мкм, что делает систему практически уникальной.
