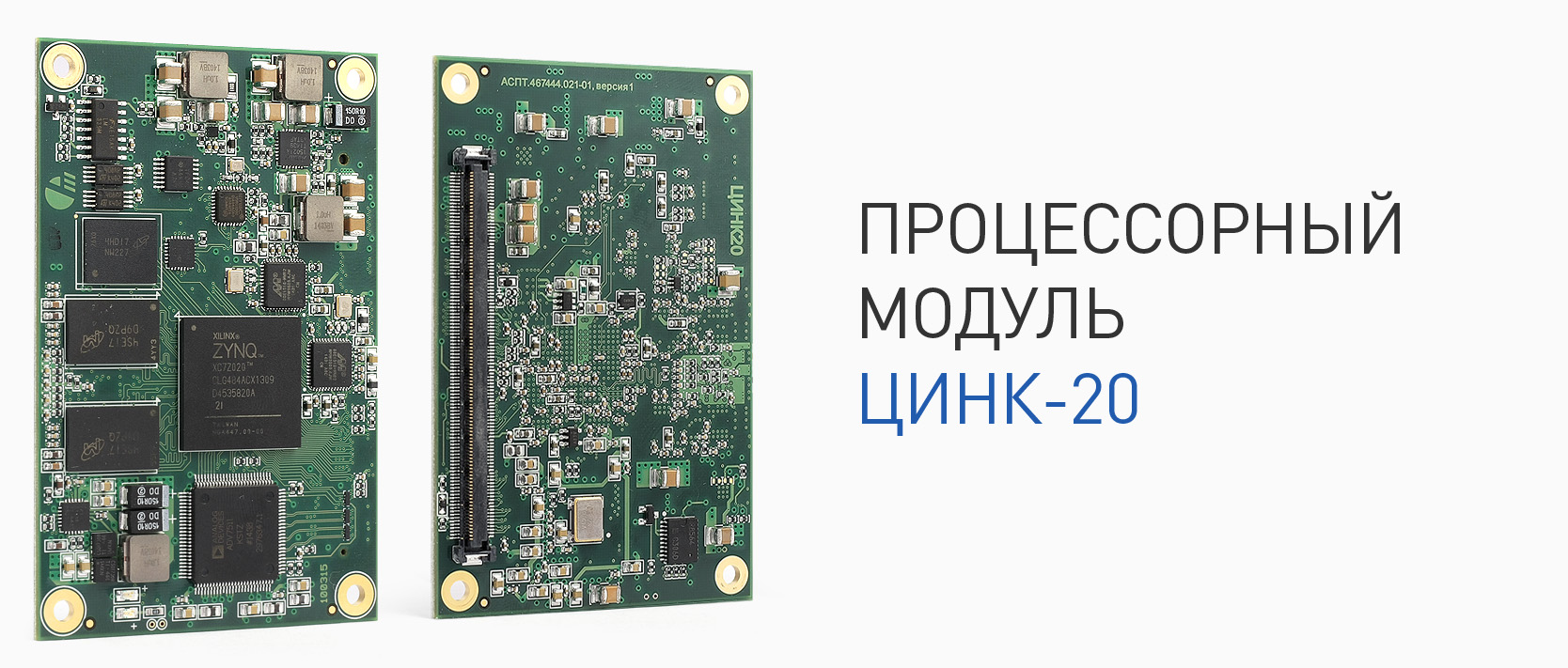

«АТРИ» запустила в серийное производство процессорный модуль «ЦИНК-20»

Основной особенностью является сочетание высокопроизводительного процессора встраиваемой архитектуры и большого поля программируемой логики, что позволяет реализовывать широкий спектр задач без изменения схемотехники и конструктива.

Наличие множества конфигурируемых контактов и программной поддержки в виде всех необходимых драйверов существенно упрощает задачу интеграции и снижает затраты на разработку прикладного программного обеспечения. Благодаря тому, что полный цикл производства осуществляется в Санкт-Петербурге на базе производственных мощностей предприятия, модуль отличается высоким качеством и низкой ценой.

Цинк-20 прошел все испытания по климатическим условиям, вибрации, ударам, что свидетельствует о высокой степени защищенности от внешних воздействий. На базе него созданы и запущены в серию вычислители для навигации и топопривязки; реализована система внутриобъектовой связи, включающая в себя абонентские устройства, маршрутизаторы, автоматизированные рабочие места и даже линию художественной трансляции.



На борту Цинк-20 имеет процессор ARM Dual Cortex-A9 MPCore 766 Mhz с FPU ускорителями NEON и VFPv3 и двухуровневыми кешами (L1: 32Kb Instr + 32Kb Data на каждое ядро; L2: 512 Kb), 1 Гигабайт низко-потребляющей оперативной памяти, 1 Гигабайт ПЗУ в виде NAND, сделанной по технологии SLC и две микросхемы EEPROM объемом 128 Кбит, подключенных по интерфейсу I2C для индивидуализации модуля в системе . В качестве базовых интерфейсов заложены два Ethernet 1G, USB 2.0 Host, HDMI/DVI, SDIO 2.0, отладочный UART и JTAG. Общее потребление модуля менее 4 Ватт при питании 5 В, при этом с него выдаются напряжения 3.3 В, 1.8 В, 1.0 В для питания микросхем на базовой плате.



ЗОСРВ «НЕЙТРИНО» КПДА.10964-01
НА ОСНОВЕ QNX NEUTRINO RTOS

Цинк-20 работает под управлением BSP разработанного компанией «АТРИ» на базе ЗОСРВ «Нейтрино» КПДА.10964-01 (QNX Neutrino 6.5.0 SP1), благодаря чему обеспечивается высочайшая стабильность работы, не идущая ни в какое сравнение с ОС семейств Linux и Windows, а также время готовности с момента подачи питания менее 2 секунд.

BSP предоставляет драйвера с удобным API для разработчика прикладного программного обеспечения, которые поддерживают все возможности данного модуля:

  • DDR3 SDRAM
  • NAND Flash
  • SD-card interface
  • Quad SPI
  • 2x USB Host
  • 2x Gigabit Ethernet
  • GPIO
  • 2x SPI
  • Watchdog timer
  • One-channel memory
  • Configuring FPGA from OS
  • 8-channel DMA
  • XADC (2 x ADC)
  • 2x CAN 2.0
  • UARTs
  • 2x I2C
  • TTC
  • support for video-codec (ADV7511 with HDMI/DVI)
  • I2C/I2S support for audio-codec (ADAU1761 on carrier board)
  • Input Video stream
  • FPGA co-processors (FFT example)

Для разработки пользовательских приложений собраны библиотеки Qt4.7, Qt5.3, SDL1.2.x, ffmpeg, mplayer, libx264 и т.д. В будущем планируется включить в состав BSP поддержку Bluetooth, Touchscreen, Ш, ИМ и т.д.

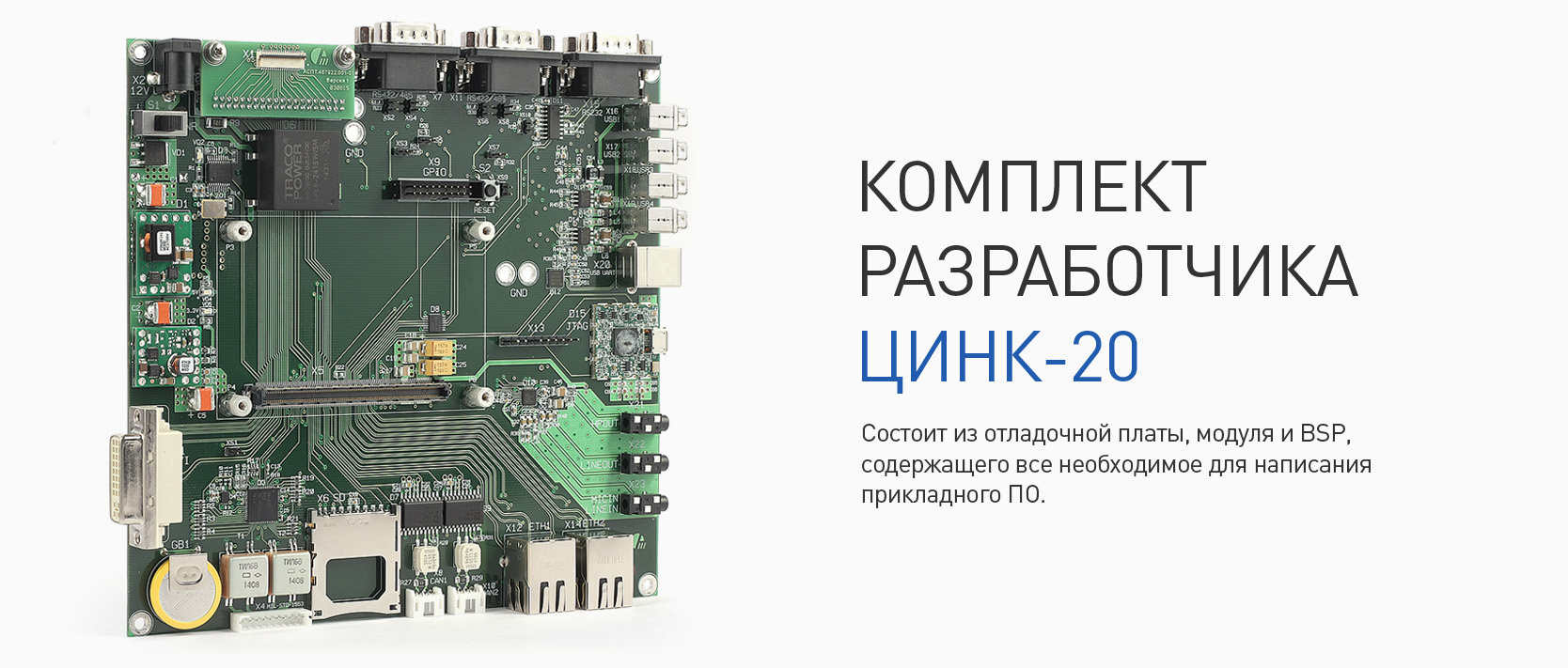

Комплект разработчика Цинк-20

Для работы с данным модулем доступен комплект разработчика, состоящий из модуля, отладочной платы и BSP.

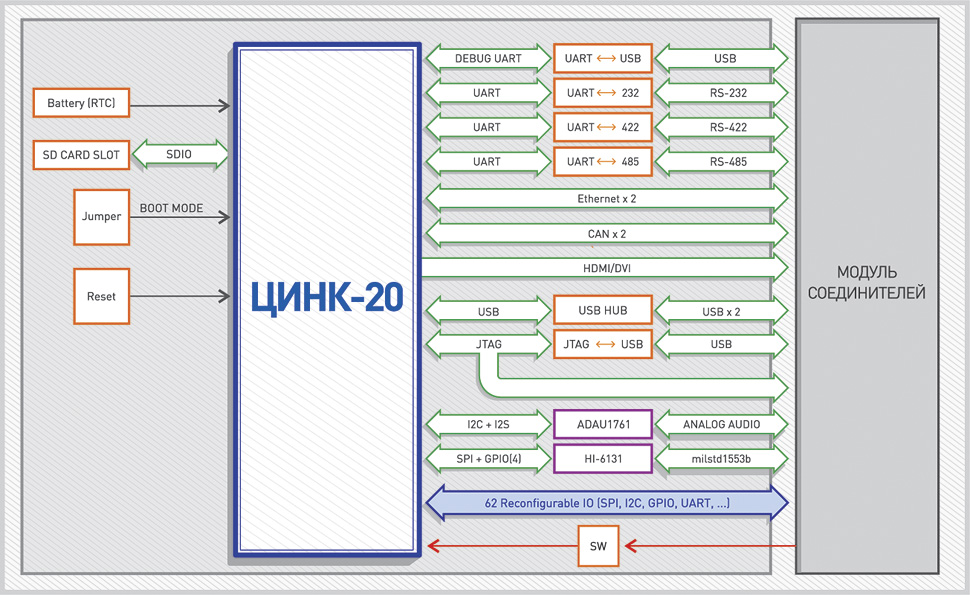

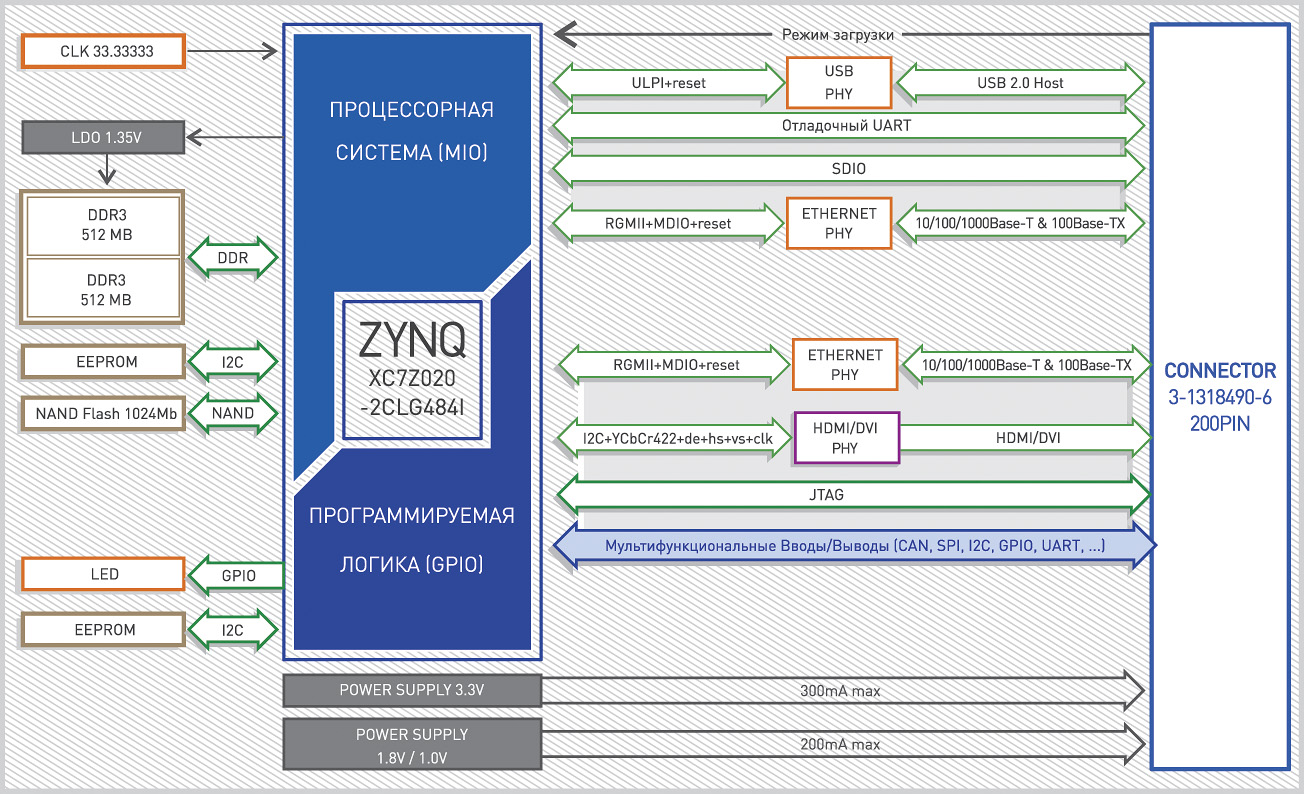

Структурная схема



Перейти в раздал "продукция"   Скачать буклет
